JETP Letters: issues online

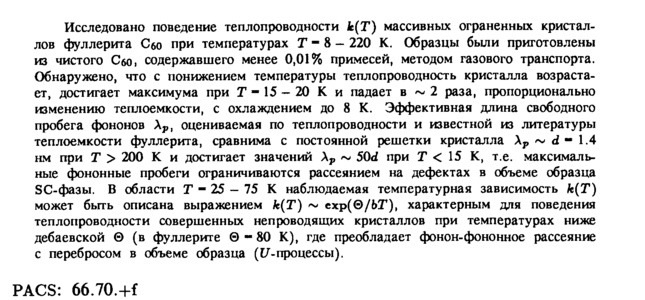

Исследовано поведение теплопроводности fc(T) массивных ограненных кристаллов фуллерита Ceo при температурах Г 8 220 К. Образцы были приготовлены из чистого См, содержавшего менее 0,01% примесей, методом газового транспорта. Обнаружено, что с понижением температуры теплопроводность кристалла возрастает, достигает максимума при Τ 15 20 К и падает в ~ 2 раза, пропорционально изменению теплоемкости, с охлаждением до 8 К. Эффективная длина свободного пробега фононов λ_ρ, оцениваемая по теплопроводности и известной из литературы теплоемкости фуллерита, сравнима с постоянной решетки кристалла λ_ρ ~ d 1.4 нм при Τ > 200 К и достигает значений λ_ρ ~ 50<f при Τ < 15 К, т.е. максимальные фононные пробеги ограничиваются рассеянием на дефектах в объеме образца SC-фазы. В области Τ 25 — 75 К наблюдаемая температурная зависимость к(Т) может быть описана выражением к(Т) ~ ехр(©/ЬТ), характерным для поведения теплопроводности совершенных непроводящих кристаллов при температурах ниже дебаевской Θ (в фуллерите Θ 80 К), где преобладает фонон-фононное рассеяние с перебросом в объеме образца (U-процессы). PACS: 66.70.+f
