Изменения магнитной структуры (La0.25Pr0.75)0.7Ca0.3MnO3 при изотопическом замещении 16O на 18O
Балагуров А.М., Помякушин В.Ю., Шептяков Д.В., Аксенов В.Л., Бабушкина Н.А., Белова А.М., Талденков А.Н., Инюшкин А.В., Фишер П., Гутман М., Келер Л., Горбенко О.Ю., Амеличев В.А., Кауль А.Р.
PACS: 61.12.Ld, 75.30.-m
![<b>Недавно был обнаружен гигантский изотопический эффект при замещении кислорода <sup>1в</sup>О на <sup>18</sup>0 в (Ьао.25Ргр</b><b>.7б</b><b>)о.7Сао.зМпОз, приводящий к смене низкотемпературного металлического состояния на диэлектрическое [11]. В настоящей работе методом дифракции нейтронов изучена температурная эволюция магнитной структуры двух образцов этого соединения, один из которых содержал естественную смесь изотопов кислорода, 99.7% <sup>1в</sup>О, а другой был обогащен на 75% изотопом <sup>18</sup>0. Установлено, что при комнатной температуре образцы являются кристаллографически идентичными. При понижении температуры образец с <sup>1в</sup>О последовательно испытывает антиферро<i>(Tafm = </i>150 К) и ферромагнитный <i>(T<sub>FM</sub> = </i>110 К) переходы, приводящие к установлению неколлинеарной ферромагнитной структуры, в то время как в образце с <sup>1в</sup>О возникает чисто антиферромагнитный </b><b><i>(Тдрм — </i></b><b>150 К) порядок. Температурные зависимости интенсивностей дифракционных пиков, связанных с зарядовым упорядочением, существенно разные в образцах с <sup>1в</sup>О и <sup>18</sup>0 и коррелируют с поведением их электрического сопротивления и магнитной структуры.</b>](/ps/923/article_14111_800_head.png)

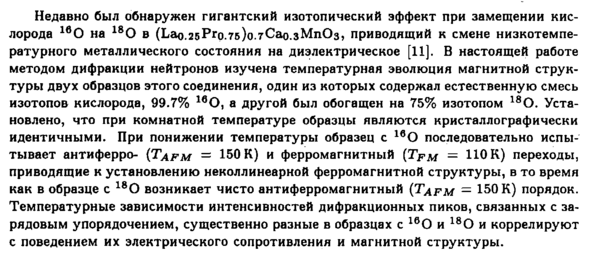

Недавно был обнаружен гигантский изотопический эффект при замещении кислорода 1вО на 180 в (Ьао.25Ргр.7б)о.7Сао.зМпОз, приводящий к смене низкотемпературного металлического состояния на диэлектрическое [11]. В настоящей работе методом дифракции нейтронов изучена температурная эволюция магнитной структуры двух образцов этого соединения, один из которых содержал естественную смесь изотопов кислорода, 99.7% 1вО, а другой был обогащен на 75% изотопом 180. Установлено, что при комнатной температуре образцы являются кристаллографически идентичными. При понижении температуры образец с 1вО последовательно испытывает антиферро(Tafm = 150 К) и ферромагнитный (TFM = 110 К) переходы, приводящие к установлению неколлинеарной ферромагнитной структуры, в то время как в образце с 1вО возникает чисто антиферромагнитный (Тдрм — 150 К) порядок. Температурные зависимости интенсивностей дифракционных пиков, связанных с зарядовым упорядочением, существенно разные в образцах с 1вО и 180 и коррелируют с поведением их электрического сопротивления и магнитной структуры.
|
