JETP Letters: issues online

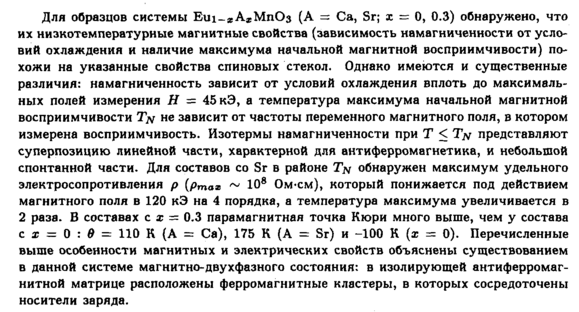

Для образцов системы Еи1__хА„МпОз (А = Са, Sr; χ = 0, 0.3) обнаружено, что их низкотемпературные магнитные свойства (зависимость намагниченности от условий охлаждения и наличие максимума начальной магнитной восприимчивости) похожи на указанные свойства спиновых стекол. Однако имеются и существенные различия: намагниченность зависит от условий охлаждения вплоть до максимальных полей измерения Я = 45 кЭ, а температура максимума начальной магнитной восприимчивости Tjv не зависит от частоты переменного магнитного поля, в котором измерена восприимчивость. Изотермы намагниченности при Τ < Ту представляют суперпозицию линейной части, характерной для антиферромагнетика, и небольшой спонтанной части. Для составов со Sr в районе Tjv обнаружен максимум удельного электросопротивления ρ (р_тах ~ Ю⁸ Ом-см), который понижается под действием магнитного поля в 120 кЭ на 4 порядка, а температура максимума увеличивается в 2 раза. В составах с χ — 0.3 парамагнитная точка Кюри много выше, чем у состава с χ = 0 : θ = 110 К (А = Са), 175 К (А = Sr) и -100 К (х = 0). Перечисленные выше особенности магнитных и электрических свойств объяснены существованием в данной системе магнитно-двухфазного состояния: в изолирующей антиферромагнитной матрице расположены ферромагнитные кластеры, в которых сосредоточены носители заряда.
