Home
For authors
Submission status

Current
Archive (English)
Archive
   Volumes 81-92
   Volumes 41-60
   Volumes 21-40
   Volumes 1-20
   Volumes 61-80
      Volume 80
      Volume 79
      Volume 78
      Volume 77
      Volume 76
      Volume 75
      Volume 74
      Volume 73
      Volume 72
      Volume 71
      Volume 70
      Volume 69
      Volume 68
      Volume 67
      Volume 66
      Volume 65
      Volume 64
      Volume 63
      Volume 62
      Volume 61
Search
VOLUME 69 (1999) | ISSUE 6 | PAGE 436
Наноструктура и атомное упорядочение в карбиде ванадия
PACS: 61.46.+w, 64.60.Cn

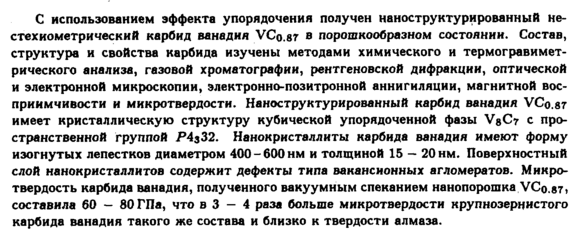

С использованием эффекта упорядочения получен наноструктурированный не-стехиометрический карбид ванадия VCo.er в порошкообразном состоянии. Состав, структура и свойства карбида изучены методами химического и термогравиметрического анализа, газовой хроматографии, рентгеновской дифракции, оптической и электронной микроскопии, электронно-позитронной аннигиляции, магнитной восприимчивости и микротвердости. Наноструктурированный карбид ванадия УСо.вт имеет кристаллическую структуру кубической упорядоченной фазы VeC7 с пространственной группой Я4з32. Нанокристаллиты карбида ванадия имеют форму изогнутых лепестков диаметром 400-600 нм и толщиной 15 20 нм. Поверхностный слой нанокристаллитов содержит дефекты типа вакансионных агломератов. Микро-твердость карбида ванадия, полученного вакуумным спеканием нанопорошка VCo.87, составила 60 80 ГПа, что в 3 4 раза больше микротвердости крупнозернистого карбида ванадия такого же состава и близко к твердости алмаза.
