VOLUME 62 (1995) | ISSUE 3 | PAGE 252
Как увидеть атомное строение кристалла без микроскопа высокого разрешения

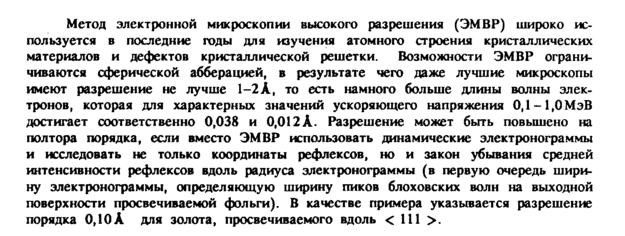

Метод электронной микроскопии высокого разрешения (ЭМВР) широко используется в последние годы для изучения атомного строения кристаллических материалов и дефектов кристаллической решетки. Возможности ЭМВР ограничиваются сферической абберацией, в результате чего даже лучшие микроскопы имеют разрешение не лучше 1-2А, то есть намного больше длины волны электронов, которая для характерных значений ускоряющего напряжения 0,1-1,0МэВ достигает соответственно 0,038 и 0,012А. Разрешение может быть повышено на полтора порядка, если вместо ЭМВР использовать динамические электронограммы и исследовать не только координаты рефлексов, но и закон убывания средней интенсивности рефлексов вдоль радиуса электронограммы (в первую очередь ширину электронограммы, определяющую ширину пиков блоховских волн на выходной поверхности просвечиваемой фольги). В качестве примера указывается разрешение порядка 0,10 А для золота, просвечиваемого вдоль < 111 >.
